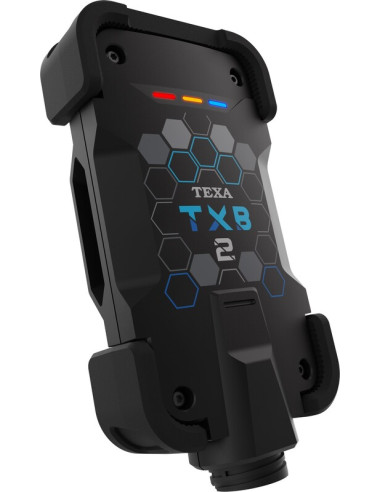

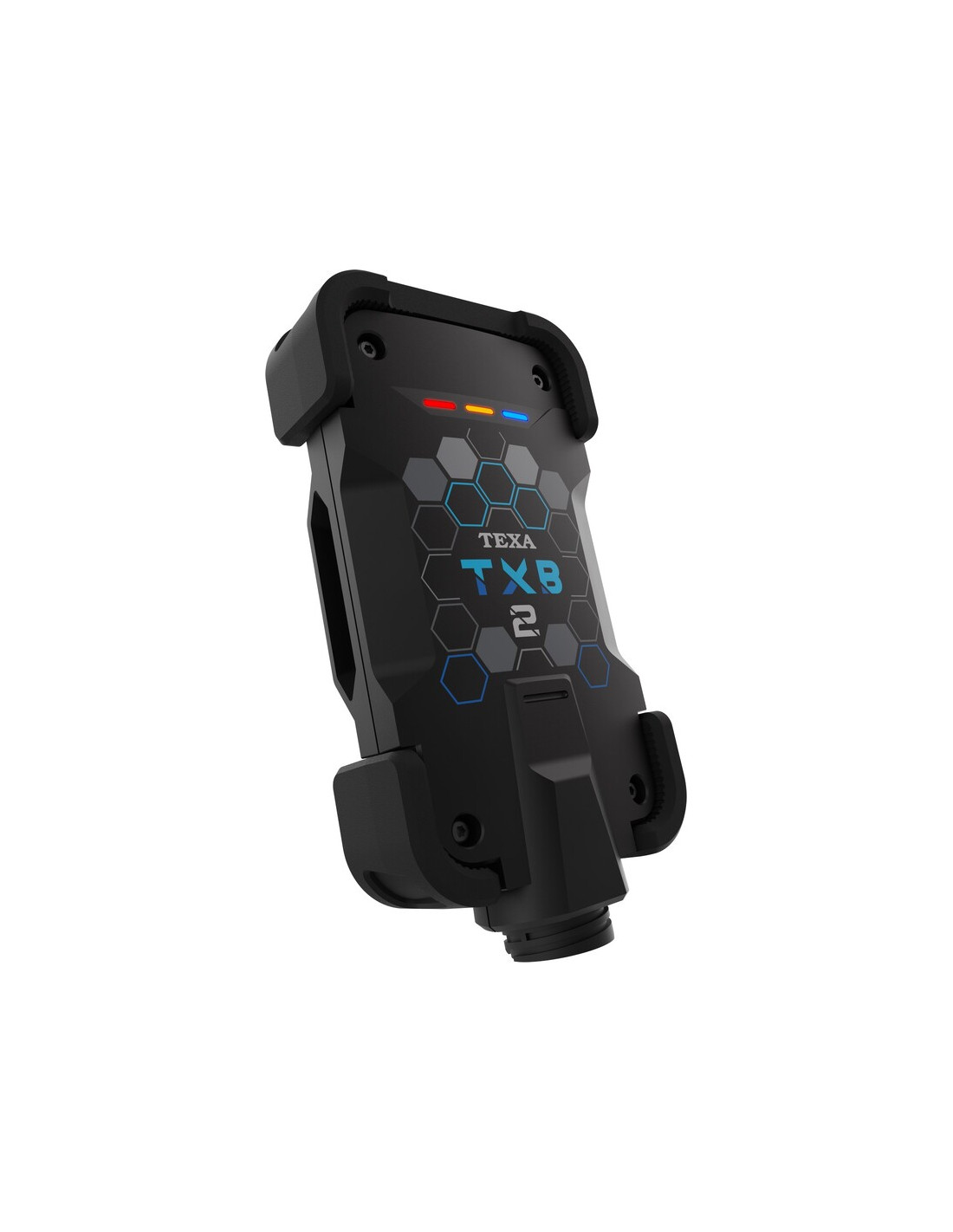

Máquina de diagnóstico TEXA Navigator TXB 2 (software IDC5 incluído)

NAVEGADOR TXB 2

O NAVIGATOR TXB 2 é uma interface veicular de última geração, desenvolvida especificamente para os ambientes BICICLETA e MARÍTIMO.

Graças ao potente processador Cortex®-M7 (550 MHz, 1 MB flash, 564 KB RAM), o Navigator TXB 2 é ainda mais rápido e potente do que o seu antecessor TXB Evolution, permitindo um processamento rápido e preciso dos dados da ECU, mesmo no modo PassThru.

Novas conexões

O novo módulo Bluetooth® 5.0 e a porta USB-C garantem ligações mais rápidas e downloads de dados otimizados, bem como uma maior facilidade de utilização graças aos LEDs RGB. O Navigator TXB 2 suporta todos os protocolos atuais, incluindo PassThru e CAN FD. O conector CPC de 16 pinos integrado permite também a utilização de todos os cabos de diagnóstico de BICICLETA e MARÍTIMO. Além do diagnóstico "clássico", permite gravar a sessão de diagnóstico em tempo real*.

*Para testes de diagnóstico em trânsito, leia atentamente e observe os requisitos em: www.texa.com/test-drive.

Um casal inseparável

O IDC5 é o software de diagnóstico exclusivo da TEXA para gerir todas as operações normalmente realizadas numa oficina.

Concebido para ambientes específicos de BICICLETA e MARÍTIMO, onde a TEXA é líder, permite realizar todas as operações essenciais para o técnico de reparação, incluindo o autodiagnóstico para ler e apagar erros, exibir os parâmetros de engenharia e o estado da ECU, ativar, ajustar e configurar os dispositivos no veículo, desligar as luzes de aviso, configurar as ECU, ajustar os tempos do carburador e da injeção e programar as chaves.

Graças à rede global construída ao longo de mais de 20 anos no mercado, a IDC5 pode garantir uma cobertura extraordinária da frota atual de veículos.

Um diagnóstico completo

O IDC5 apresenta uma série de funções extremamente sofisticadas e úteis, como o Global Scan, que verifica o veículo para detetar unidades de controlo instaladas e a presença ou ausência de erros, ou o Freeze Frame, que exibe uma série de parâmetros e dados indicando o estado do veículo quando ocorre uma falha.

Especificações técnicas:

Processador:

CORTEX M7 STM32H735AGI6 até 550 MHz, 1 MB

FLASH, 564 KB de RAM

Memória SRAM: 16 MBits organizados em 1024K x 16 bits

Memória SDRAM: 256 MBits organizados em 4096K x 4 bancos x 16 bits

Memória eMMC: 8 GByte num barramento de 8 bits

Bateria do veículo: Gestão de sistemas de 12 V e 24 V

Fonte de alimentação externa: 12 ÷ 24 V

Comunicação USB: 2.0 de alta velocidade 5V/500mA

Ligação sem fios: Bluetooth 5.0 classe 1

Banda de operação: 2402 ÷ 2480 MHz

Potência máxima de radiofrequência transmitida: 10 dBm

Interruptor eletrónico: 2 vias, 13 posições independentes

Conector de diagnóstico: CPC 16 poli

Protocolos suportados:

Códigos de pestanejo

K, L (com proteção de corrente de 100 mA), ISO9141-2, ISO14230

FD CAN 11898-2:2016 2 canais

CAN ISO 11898-3 baixa velocidade

Cabo único CAN SAE J2411

SAE J1850 PWM

SAE J1850 VPW

SAE J1708

RS232

Alertas visuais: LED: RGB x3

Consumo a 12 V: 300 mA

Consumo a 24 V: 100 mA

Temperatura de funcionamento: 0 ÷ 50 °C

Temperatura de armazenamento: – 20 ÷ 60 °C

Humidade de funcionamento e de serviço: 10 a 80% sem condensação

Diretivas:

DER 2014/53/UE

RoHS 2011/65/UE e Diretiva Delegada 2015/863/UE

Segurança:

EN 62368-1

EN 62311

Compatibilidade eletromagnética:

EN 301 489-1

EN 301 489-17

Sistemas de rádio: EN 300 328

Peso: 215 g

Nota: Tablet Axone Nemo Light NÃO INCLUÍDO.
